  • 配电室环境监控系统
  • 日期:2021.05.06    浏览:2656次    字体:
  • 资讯简述:

    配电室环境监控系统可实现了电量数椐采集、臭氧监测、 防盗监测、火灾监测、主变温度监测、门禁控制、照明控制、水位监测、视频监控、语音提示报、通风控制、空调控制、除湿控制、水泵控制、远动报、遥测、遥信、遥控等诸多功能。

  • 概述

    电网的管理逐步向自动化、综合化、集中化、智能化方向发展。随着计算机技术、网络通讯技术以及电力系统保护及自控技术的发展,配电室的自动化运行水平不断提高,大大减少了人为操作,使配电室的无人值守逐步变成了可能,并已成为电力系统的发展趋势。传统的配电室环境监测主要是由工作人员逐个测量配电装置及巡检,结果是费时费工,既不能及时反映真实情况,也不能及时解决实际问题。针对以上问题采用配电室环境监控系统,可实现了电量数椐采集、臭氧监测、 防盗监测、火灾监测、主变温度监测、门禁控制、照明控制、水位监测、视频监控、语音提示报、通风控制、空调控制、除湿控制、水泵控制、远动报、遥测、遥信、遥控等诸多功能。能在第一时间自动采集信息,并向上级远方监控管理中心发送(数据、语音、视频等)监测信息,运维人员无需亲临现场即可及时了解设备运行状态,直接对现场设备进行控制,实现了变电站(配电室)环境的“无人值守”管理。

    实现目标

    ★为设备运行提供高度稳定可靠的监控信息资源,提供实时数据监测以及必要的远程控制、智能控制。
    ★实现配电所发生的故障产生故障告警,通过多种方式通知相关管理人员,及时处理,及时解决,对即将发生的故障进行预警。
    ★促进配电的自动化、智能化,明确管理人员的权利和责任,提高配电的管理水平,和节省运行管理费用,达到短期投资长期受益的目的。
    ★利用系统完善的数据统计和分析功能,为配电所管理者提供可靠地参考依据,为配电所建设与改进提供充分的决策依据。
    ★预留充分的扩展功能,适应发展需要,做到方便扩展、容易更改,可适应环境的变化和管理需求的多样化。

    主要特点

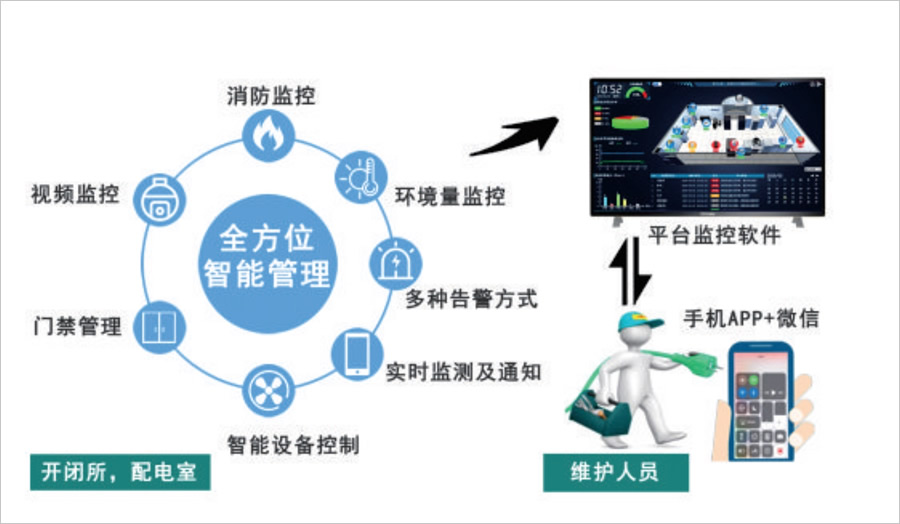

    ■由智能辅助监控平台、视频监控系统、动环监控系统、网络设备、站端客户端等组成,实现了对高压开关柜带电显示、电流电压等负载运行监控、母线测温监测、电缆测温监测、环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能,减少配电室粗放式管理导致成本过高,为配电动力环境提供分布式远程管理。
    ■配电室环境监控系统可采集配电室的各项环境参数,包括电缆夹层水位、温湿度、配电室温湿度、烟感信息,并可对水泵、风机进行启停控制,及时处理险情。
    ■配备空调控制模块可监测空调状态并进行远程控制空调开关。
    ■支持有线与4G无线联网,可靠性高且配置灵活,可根据实际需要随时增加功能,并且配备触摸显示屏方便用户现场查看和操作。
    ■内置WEB服务,方便远程运维管理。
    ■配备液位传感器可监测水位值。
    ■配备风机控制模块可监测配电室风机状态并进行远程控制风机开关。
    ■通过配电房门口安装的红外微波探测器、门窗安装震动探测器,配电室环境监控系统可探测人员非法侵入,未通过授权卡刷卡进门后,被红外微波探测器探测到,现场配电房智能综合监控系统发出声光报,并将报信息上传至统一监控云平台和授权手机终端。各种探测器可以方便的布防、撤防,并可以自动投入或自动撤防。
    ■通信监控主机可代替管理人员快速启动联动设备,及时处理告,有效预防进一步恶化。
    ■提供的数据报表功能。
    ■设备主界面采用7英寸工业触摸屏,给用户提供直观、方便的操控界面,方便用户观察实时数据,并进行手动控制、参数设置等操作。
    ■配电室环境监控系统为配电所内各系统及设备运行提供高度稳定可靠的监控信息资源,提供实时数据监测以及必要的远程控制、智能控制。

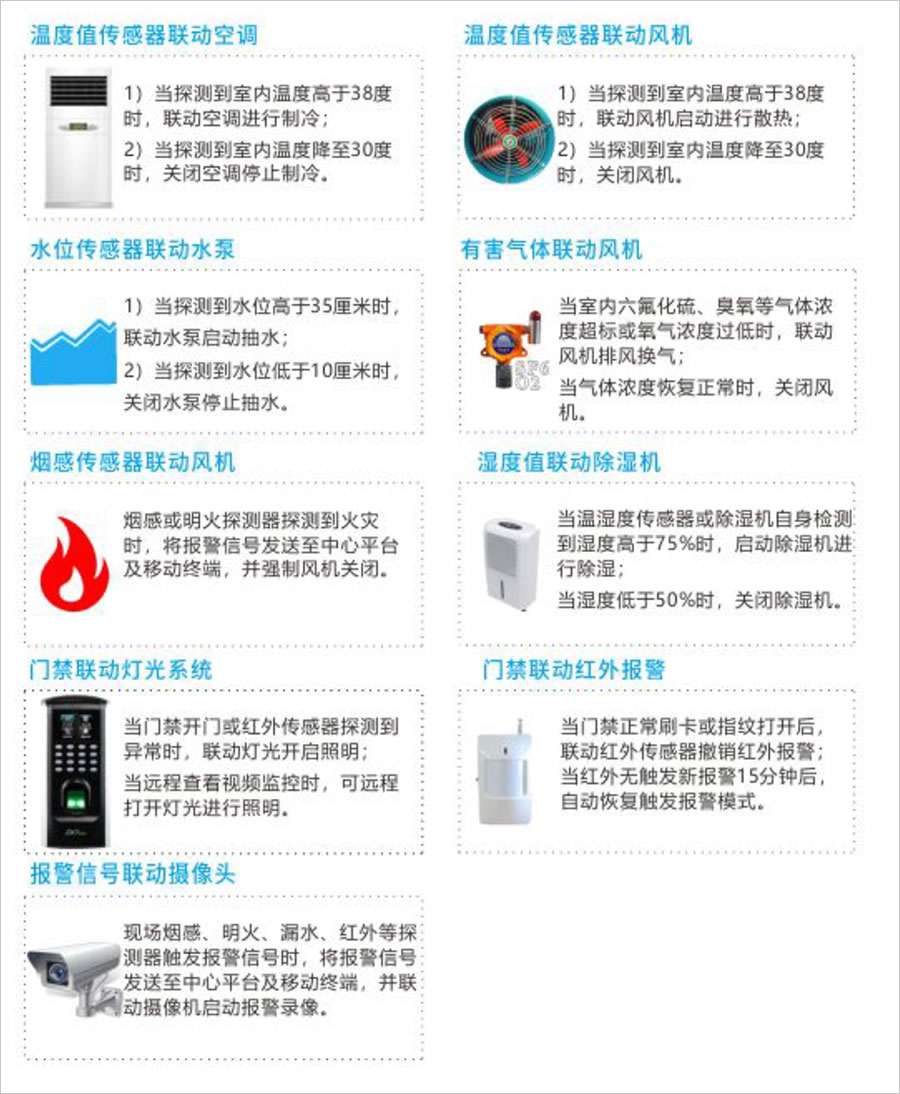

    配电室环境监控系统的监控内容

    ■动力监控:
    遥测:市电交流220/380V电压、直流48V设备用电电压。
    遥信:各种电压的上下限告警。
    ■配电所环境:
    遥测:各房间的温、湿度、氧气、臭氧、SF6、烟雾、液位等状态。
    遥信:温度过高、湿度过高、温度过低、湿度过低,气体泄漏状态,地面浸水状态,烟雾的探测、房间的非法闯入等。
    ■配电所设备监控:
    遥测:监控风机、水泵、除湿机、空调等设备的运行状态与参数。
    遥控:并可通过软件在系统上或通过网络远程控制设备开关状态。
    ■配电所视频监控:
    遥测:通过视频图像监控配电所环境情况。

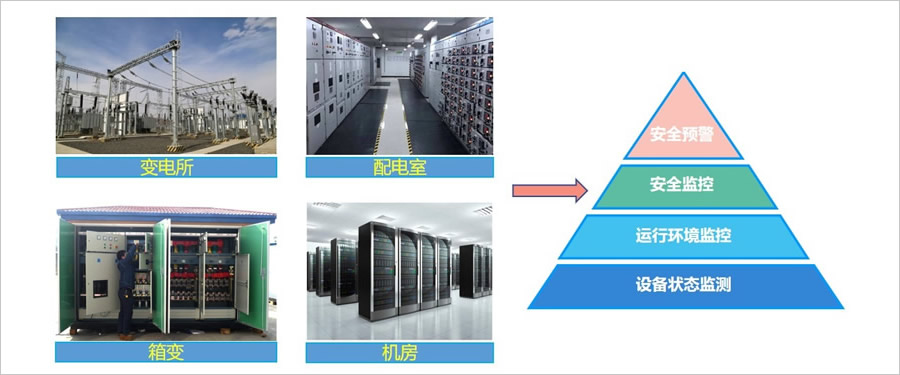

    应用范围

    配电室环境监控系统应用于变电站,当电力设备出现故障或现场发生异常时(如:设备短路、电缆温度过高、进水、非法闯入等),能在第一时间自动采集信息,并向上级远方监控管理中心发送监测信息(数据、语音、视频等)和报信息。运维人员无需亲临现场即可及时了解设备运行状态,直接对现场进行监听、监视,对变电站内的供电提供了可靠保障。

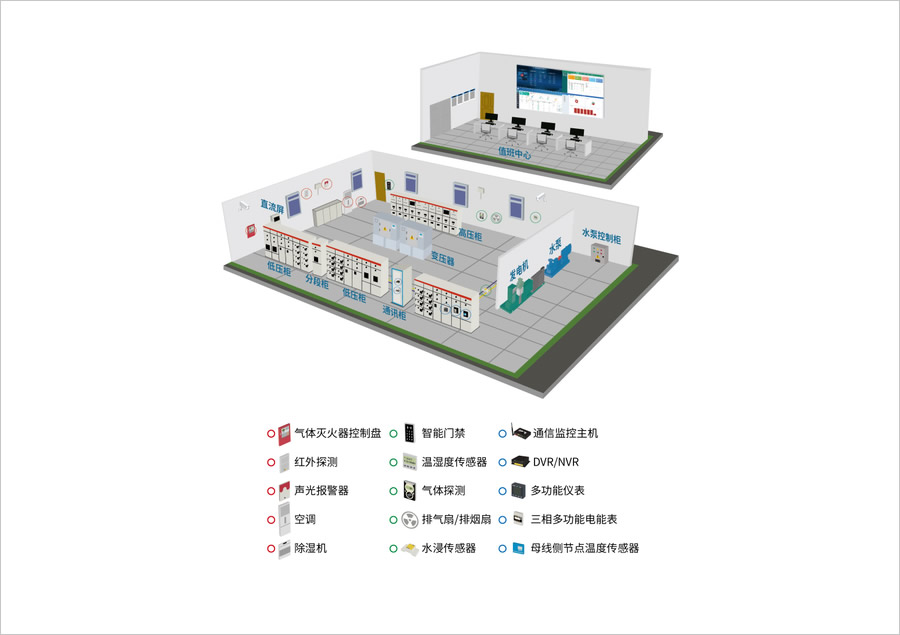

    配电室环境监控系统配置方案表

    ■摄像头、硬盘录像机:通过视频图像监控现场环境情况。
    ■双鉴红外传感器:监测配电所人员进出状态。
    ■烟雾传感器:监测配电所烟雾状态。
    ■液位传感器:监测水位值。
    ■温湿度传感器:监测环境温度、湿度。
    ■六氟化硫探测器:监测环境六氟化硫浓度。
    ■氧气探测器:监测环境氧气浓度。
    ■臭氧探测器:监测环境臭氧浓度。
    ■照明控制模块:监测灯光照明状态、远程控制照明设备。
    ■除湿机控制模块:监测除湿机状态、远程控制除湿机开关。
    ■风机控制模块:监测风机状态、远程控制风机开关。
    ■水泵控制模块:监测水泵状态、远程控制水泵开关。
    ■空调控制模块:监测空调状态、远程控制空调开关。
