KYN28-12高压开关柜概述

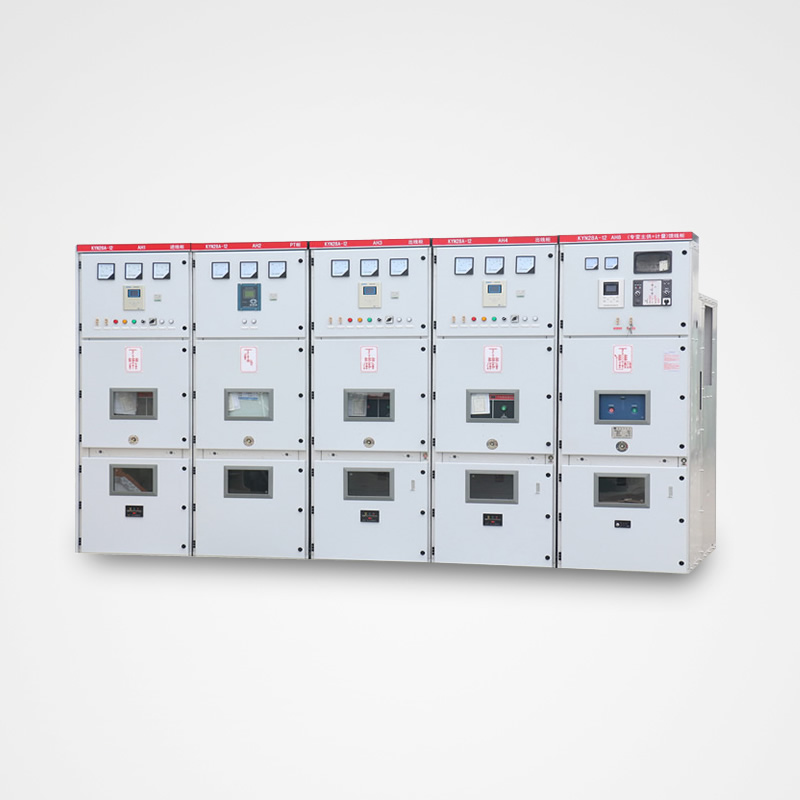

KYN28-12型铠装移开式交流金属封闭开关设备，因其真空断路器开关常放在中间，所以简称为KYN28-12中置柜。适用于三相交流50Hz电力系统，用于电力系统发电、输电、配电、电能转换和消耗中起着通断、控制或保护等作用。额定电压为3.6KV~12KV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。主要应用场合有：城市居民、大型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

KYN28-12中置柜型号及其含义

主要特点

1、高压开关柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成。
2、所有操作均在柜门关闭状态下进行。
3、防护等级高，可防止杂物和虫害侵入。
4、简单有效的"五防"闭锁，防止误操作。
5、可配用VS1及VD4型真空断路器。
6、更换断路器简单，手车互换性能好。
7、柜体可靠墙安装、柜前维护，减少占地面积。
8、电缆室空间充裕、可连接多根电缆。
9、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

中置柜结构介绍

分为上中下三层，其中上层是母线室和仪表室，仪表室在前面、母线室在后面，两个小室之间有隔板隔开。中间层为开关室，是放置真空断路器的隔室，断路器采用手车式真空断路器，安装方便，维修和更换时只需要将断路器小车推出即可，无需断电。下层为电缆室，空间充足，可以连接多条电缆。

五防联锁功能

1、防止带负荷合闸：真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
2、防止带接地线合闸：接地刀在合位时，小车断路器无法进合闸。
3、防止误入带电间隔：真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
4、防止带电挂接地线：真空断路器在工作时合闸，合接地刀无法投入。
5、防止带负荷拉刀闸：真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
